Labor Verarbeitungstechnik

Blasfolienextruder Collin Typ BL 180 / 400

Der Blasfolienextruder ermöglicht die Herstellung von Kunststofffolien. Dabei wird Kunststoffgranulat in einem Extruder erhitzt und aufgeschmolzen. Die plastifizierte Masse wird anschließend durch eine ringförmige Düse zu einem dünnwandigen Folienschlauch geformt. Dieser wird durch Zufuhr von Luft auf den gewünschten Durchmesser aufgeblasen und abschließend abgekühlt. Die Folien werden in zahlreichen Alltags- und Industriebereichen verwendet. Zu den typischen Anwendungen zählen Verpackungen in der Lebensmittelindustrie, Müllbeutel oder Agrarfolien.

Technische Daten:

• Max. Folienbreite 350mm
• Turmhöhe 2200 – 3200mm
• Düse ⌀80mm
• Extruder ⌀30mm

Compounder Collin Typ ZK 25 E x 42 D

Ein Compounder ist eine Anlage zur Aufbereitung und Modifizierung von Kunststoffen. Im Zentrum des Verfahrens steht meist ein Doppelschneckenextruder, in dem Kunststoffgranulat zusammen mit Additiven, Füllstoffen oder Verstärkungsfasern kontinuierlich verarbeitet wird. Das Material wird dabei aufgeschmolzen, durchmischt, homogenisiert und schließlich durch eine Düse gepresst. Nach der Abkühlung wird es in Form von Granulat weiterverarbeitet. Durch die präzise Steuerung von Temperatur, Druck und Mischverhältnis können maßgeschneiderte Materialeigenschaften erzielt werden. Besonders geeignet ist das Verfahren für die Herstellung von Filament, Glasfaserverstärkung sowie die Substitution von Kunststoffanteilen durch Naturfasern, wie zum Beispiel Holzfasern, um nachhaltige Materialien zu entwickeln.

Technische Daten:

• Schneckendurchmesser 2 x 25mm
• Schneckenlänge 4 x 6D
• Schneckendrehzahl 5-460 Umdrehungen/min
• Kühlung Wasser oder Luft
• Massetemperatur max. 300°C
• Trichtervolumen 0,7dm³

Flachfolienextruder mit Chill Roll-Einheit

Ein Flachfolienextruder verarbeitet Kunststoffgranulat zu Folien oder Platten. Dabei wird das Material im Extruder aufgeschmolzen und durch eine schmale Schlitzdüse gepresst. Die austretende Schmelze wird durch Glättwalzen auf die gewünschte Dicke gebracht, abgekühlt und anschließend aufgewickelt oder geschnitten. Außerdem ist eine Extrusionsbeschichtung möglich.

Technische Daten:

Extruder Collin Typ E 30 x 30, E 30 PK

• Schneckendurchmesser 30mm
• Schneckenlänge 25D
• Schneckendrehzahl max. 240 Umdrehungen/min
• Nutbuchsen- und Barriereschnecke, Entgasung möglich

Chill Roll - Einheit

• Produkte Kunststofffolien
• Materialdicke max. 0,15mm
• Folienbreite max. 350mm

Spritzgussmaschine

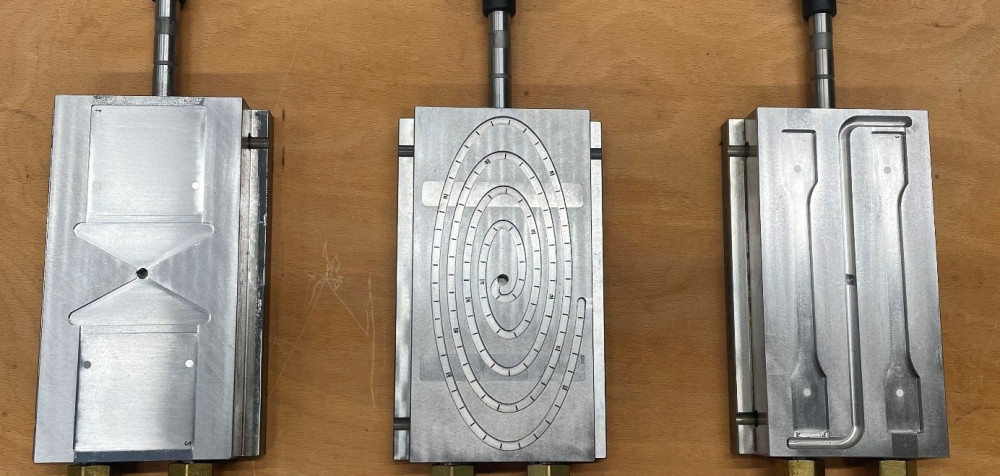

Beim Spritzgießen wird Kunststoffgranulat im Zylinder der Spritzgussmaschine plastifiziert und anschließend unter hohem Druck in eine geschlossene Form (Werkzeug) eingespritzt. Nach dem Abkühlen und Erstarren wird das fertige Formteil ausgeworfen und der Zyklus beginnt erneut. Dieses Verfahren ermöglicht die präzise und schnelle Herstellung komplexer Bauteile in großer Stückzahl.

Technische Daten:

• Schließkraft 60t
• Plastifiziereinheit ⌀30mm
